O que é uma fundação rasa?

Em Construir e reformar por André M. Coelho

A profundidade da fundação geralmente envolve a profundidade, medida da superfície do terreno, até a superfície da base, através da qual a fundação transfere a carga da estrutura para o solo. As fundações rasas são consideradas bases cuja largura é maior que a profundidade da fundação (D <B). A fundação rasa é aplicada nos casos em que o solo de boa capacidade de carga está a uma profundidade relativamente baixa.

O que são fundações rasas?

A fundação rasa também é conhecida como fundação superficial ou direta. Pode ser usada onde a capacidade de suporte do solo no qual a estrutura será construída é máxima, então a base rasa pode ser usada. A profundidade mínima desta Fundação é de 800 mm e a profundidade máxima não deve ser superior a 4 metros.

Fundação rasa de sapatas isoladas

Este tipo de sapatas é muito econômico porque a necessidade de material de cofragem é muito menor.

Para construir este tipo de sapata não é necessária mão de obra qualificada.

Isso também economiza tempo, pois essas sapatas têm um formato muito básico.

Este tipo de sapata é usado para uma coluna individual. Esta base isolada é ainda classificada em três tipos.

1, Sapata escalonada

Neste tipo de base sobre uma fundação, um degrau é elevado. Ele é seguido por uma coluna. Este tipo de sapata é geralmente usado quando uma carga pesada vem de uma superestrutura.

2. Sapata de propagação simples

Neste tipo de sapata, apenas uma base de fundação é construída. que é seguido por uma coluna. Este tipo de sapata é usado para uma estrutura pequena onde aquele tipo de carga pesada não vem da estrutura, pois no caso de sapatas escalonadas, aí são usados esses tipos de sapatas.

3. Sapata inclinada

Neste tipo de sapata também é construída apenas uma base de fundação, que é seguida por uma coluna. Mas quando cortamos uma seção do centro, podemos ver que essa base tem a forma de um trapézio.

Sapatas corridas

Neste tipo de sapata é criada uma base de sapata tipo laje única. Este tipo de sapata é feito quando mais de uma coluna está em uma linha. Esta base transfere a carga para uma área maior. Revestimento de parede para classificação adicional em dois tipos.

1. Sapata corrida simples

Neste tipo de sapata, é construída uma base de fundação que é posteriormente seguida por uma parede. Este tipo de sapata é usado para estruturas de suporte de carga, mas com menor quantidade de carga estrutural.

2. Sapata corrida escalonada

Neste tipo de sapata sobre uma base de fundação, são construídos mais dois degraus que são seguidos por uma parede. Neste, as projeções dos degraus são feitas 15 centímetros para cada lado. A largura da fundação deve ser o dobro ou maior do que a da parede. Este tipo de sapata é usado onde a carga estrutural é muito pesada

Sapata em arco invertido

Este tipo de sapata não é comumente usado. A base em arco invertido é usada para satisfazer a condição especial. Quando a capacidade de carga do solo é muito menor nessa condição fazemos uso desta sapata. Além disso, se a escavação profunda não for possível, este tipo de sapata é feito para uma aplicação mais eficiente.

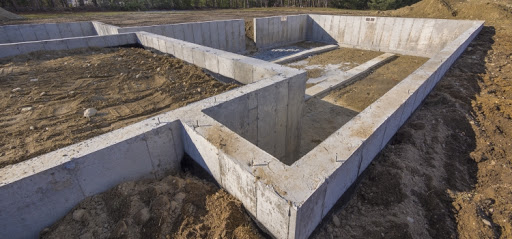

A fundação rasa de uma construção atende a diversos critérios técnicos, e podem ser mais custo efetivas para seu projeto. (Foto: Danny Jarvis Foundation Repair)

Sapata de propagação

Isso também é conhecido como base de propagação escalonada. Neste tipo de sapata, é criada uma fundação de base que é um membro RCC. Acima dos quais três etapas são criadas que são feitas em alvenaria. Essas três etapas não são membros dos elementos de reforço. Quais são seguidos por uma parede? Neste tipo de sapata, o nível do solo é mantido acima de todos os degraus. A projeção do primeiro degrau abaixo da parede é (t + 100) mm, onde (t = espessura da parede). A projeção da segunda etapa abaixo da primeira etapa é (t + 200) mm, seguida pela terceira etapa é (2t) mm. Por último, a projeção entre o terceiro degrau e a fundação da base é (t + 400) mm. A largura da base da fundação é de 2 (t + 150) mm.

Sapata de jangada ou sapata de esteira

Isso também é conhecido como base ou base do tipo combinado. Cobre toda a estrutura. Ele fornece estabilidade e resistência ao membro estrutural, como paredes e colunas de refoço. Acima da superfície do solo, é criada uma base de qualquer espessura, feita apenas para criar uma base para a Fundação da Balsa. Nessa base, esta fundação de jangada é construída. Quando a capacidade de suporte de um solo é menor que, uma base de jangada ou esteira é usada.

Sapatas combinadas

Quando duas ou mais colunas vêm em uma linha, este tipo de sapata é construído. Nesse caso, existem dois tipos de sapatas,

Sapata combinada de forma retangular.
Sapata combinada de forma trapezoidal.

A base de forma retangular é feita quando a carga proveniente de dois ou mais pilares é uniforme ou igual.

1. Sapata combinada de forma retangular

2. Sapata combinada de formato trapezoidal

As sapatas de formato trapezoidal são feitas quando a carga proveniente de duas ou mais colunas não é igual ou igual.

Conhecem mais tipos de sapatas? Quais? Compartilhe as outras fundações rasas que vocês conhecem!
