O que é uma viga estrutural de aço? Tipos de vigas e colunas!
O aço é um dos materiais de construção mais flexíveis e versáteis do mundo. Os engenheiros usaram o aço estrutural para realizar proezas consideradas impossíveis, construindo enormes arranha-céus e pontes expansivas que permaneceram por centenas de anos.
Para captar todo o potencial do aço estrutural, é preciso entender suas várias formas, tamanhos e usos potenciais. Aqui está uma visão geral das muitas faces do aço estrutural, e as vigas fabricadas com esse material.
Viga estrutural: o que é?
A viga estrutural é um feixe de aço, com ou sem um canal para inserção de cimento, concreto, e demais reforços estruturais para a construção de colunas, fundações, e outros elementos estruturais numa construção. Dependendo do formato, ela facilita para o encaixe de outros materiais de construção, como tijolos ou drywall.
Leia também
- Parede de vedação pode ser retirada? E estrutural?
- Qual a altura ideal da tomada: cabeceira e outros lugares!
Existem diferentes tipos de vigas e colunas de metal usadas em construções, e é importante conhecer estes sistemas.
Feixe padrão americano (em forma de S)
Geralmente conhecida como viga S, a viga padrão americana possui uma seção laminada com duas flanges paralelas, todas conectadas por uma rede. Os flanges nas vigas em forma de S são relativamente estreitos. A designação da viga fornece ao construtor informações sobre a largura e o peso de cada unidade. Por exemplo, S12x50 representa uma viga com 30 cm de profundidade e pesando 50 libras por pé.
Viga de aço em L ou viga angular
As vigas angulares assumem a forma de L, com duas pernas que se juntam em um ângulo de 90 graus. As vigas angulares têm tamanhos de perna iguais ou desiguais. Um feixe de pernas L desiguais pode ter pernas de tamanhos diferentes para diferentes aplicações. As vigas L são normalmente usadas em sistemas de piso por causa da profundidade estrutural reduzida.
Viga de aço em forma de H
Quando os construtores não conseguem encontrar uma estrutura em uma fundação rasa, eles usam vigas em H para projetar um sistema de fundação profundo. As estruturas são em forma de H para transferir efetivamente cargas através da pilha para a ponta. As vigas em H funcionam melhor em solos densos que oferecem maior resistência na ponta. Pilhas individuais podem suportar mais de 1.000 toneladas de peso.

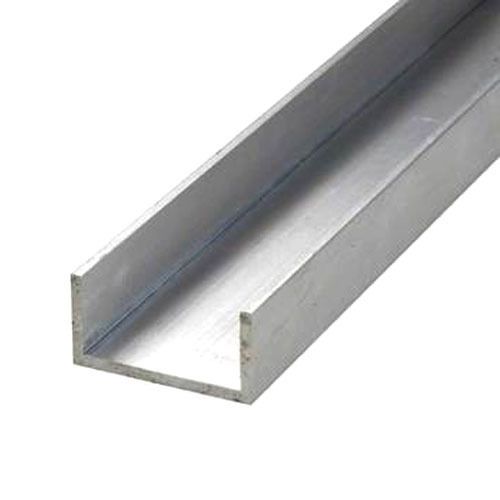

Canaleta ou viga do tipo C
Os canais estruturais C, ou vigas C, têm uma seção transversal em forma de C. Os canais têm flanges superior e inferior, com uma rede conectando-os. As vigas em forma de C são soluções econômicas para estruturas de curto a médio porte. As vigas do canal foram originalmente projetadas para pontes, mas são populares para uso em cais marítimos e outras aplicações em edifícios.
Seção de aço oco (HSS)
O HSS é um perfil metálico que possui uma seção transversal tubular e oca. As unidades HSS podem ser quadradas, retangulares, circulares ou elípticas. As estruturas HSS são arredondadas, com raios com aproximadamente o dobro da espessura da parede. Os engenheiros geralmente usam seções HSS em estruturas de aço soldadas para as quais as unidades experimentam carregamento em direções diferentes.
Viga em I
Uma viga I, também conhecida como viga H ou viga universal, possui dois elementos horizontais, os flanges, com um elemento vertical como a trama. A trama é capaz de resistir às forças de cisalhamento, enquanto as flanges horizontais resistem à maioria dos movimentos de flexão da viga. O formato I é muito eficaz para transportar cargas de cisalhamento e flexão no plano da trama. A indústria da construção utiliza amplamente vigas em vários tamanhos.
Tubos de aço estrutural
Tubos de aço estrutural são importantes para uma variedade de aplicações de construção, resistência e estabilidade de construções. Os tubos são tubos cilíndricos ocos que vêm em vários tamanhos. Os engenheiros costumam usar tubos de aço para atender às necessidades de projetos da indústria de água, petróleo e gás.
Viga em T de aço
Uma viga em T, ou V, é uma viga de suporte de carga com uma seção transversal em forma de T. A parte superior desta seção transversal é o flange, com a tela vertical abaixo. As vigas em T podem suportar grandes cargas, mas não possuem o flange inferior da Viga I, o que é uma desvantagem em algumas aplicações.
Formas personalizadas de vigas de metal
Os engenheiros de hoje não se limitam a usar apenas as formas mais comuns. A fabricação de metal personalizada abre as portas para uma variedade de formas estruturais de aço especiais para qualquer tipo de projeto. Usando ferramentas e técnicas de ponta, como jato de água, corte a laser e plasma, os fabricantes de metais podem esculpir o aço em inúmeras formas para necessidades específicas.
Ficou alguma dúvida? Deixem nos comentários suas perguntas!
