Como trocar uma tomada em sua casa?

Em Dicas para sua casa por André M. Coelho

Trocar uma tomada em casa é um projeto elétrico simples para iniciantes, desde que sejam tomadas as devidas precauções para evitar choques, curtos circuitos, e incêndios na sua residência.

Ferramentas para trocar uma tomada

Alicate de ponta fina

Chave de teste – Tem uma lâmpada e/ou um sinal sonoro. Usada para testar se há eletricidade no fio.

Chave de fenda

Luva de EPI de borracha, para evitar choques

Materiais necessários para trocar uma tomada

Tomada de padrão 3 pinos

Leia também

Fita isolante

Procedimentos para trocar uma tomada

Comece sempre desligando a energia na caixa de disjuntores. Se os disjuntores não são rotulados, é possível localizar a chave correta, conectando algum aparelho na tomada que você pretende mudar. Desligue os interruptores até que o aparelho desligue. Em seguida, coloque um pedaço de fita adesiva sobre o disjuntor para garantir que ninguém acidentalmente ligue o disjuntor enquanto você trabalha.

Remova a placa de cobertura da tomada antiga e teste a energia. Remova a tampa do plug e os parafusos que prendem o plug no lugar. Teste a tomada com o testador para ter certeza que a energia é desligada.

Desconecte os fios, desapertando os parafusos que estavam atrás do plug. Puxe os fios para fora da caixa da tomada e separe-os.

Sua tomada 110 v terá dois ou três fios: um neutro, um fase, e um terra. Sua tomada 220 v terá 3 ou 4 fios: um neutro, dois fase, e um terra. Geralmente, a cor do terra é verde, e é a única cor “padronizada” nas instalações elétricas por aí.

Instalação segura de tomada em casa

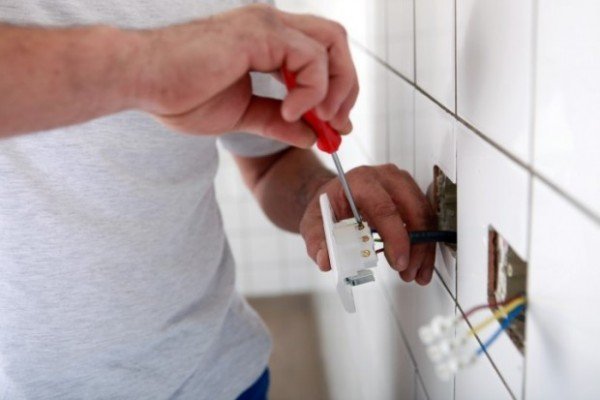

Instalar uma tomada com segurança é fácil, e deve ser feito com todo cuidado, evitando riscos a você e sua família. (Foto: www.muitox.com.br)

Instalação de tomada 110 v

Com os fios expostos, ligue o disjuntor e teste qual é o fase, ou seja, qual fio “acendeu” a chave de teste. Separe e desligue o disjuntor. Deixe exposto um pequeno pedaço do cobre dos fios, cerca de 0,5 cm a 1 cm, usando o alicate de ponta fica para descascar o fio. Pegue o plug da tomada, colocando os pinos na posição de um triângulo para cima, com as duas pontas dos lados como base do triângulo, e a ponta central como topo.

Na entrada esquerda, na parte traseira, encaixe a ponta de cobre do fio fase, e aperte o parafuso. Faça o mesmo do lado esquerdo, encaixando o fio neutro. No meio, encaixe o fio terra. Caso sua residência não tenha um fio terra, solicite a um eletricista para fazer o aterramento da sua residência.

Coloque o plugue dentro da caixa de luz, parafusando o mesmo. Ligue o disjuntor e teste para energia. Coloque a tampa da tomada depois, e pronto.

Instalação de tomada 220 v

Com os fios expostos, ligue o disjuntor e teste qual é o fase, ou seja, qual fio “acendeu” a chave de teste. Separe e desligue o disjuntor. Deixe exposto um pequeno pedaço do cobre dos fios, cerca de 0,5 cm a 1 cm, usando o alicate de ponta fica para descascar o fio. Pegue o plug da tomada, colocando os pinos na posição de um triângulo para cima, com as duas pontas dos lados como base do triângulo, e a ponta central como topo. Até aqui, é igual a uma tomada de 110 v.

Na entrada esquerda, na parte traseira, encaixe a ponta de cobre de um dos fios fase. No lado direito, encaixe a ponta do outro fio fase. No centro, encaixe a ponta do fio terra. Caso sua residência não tenha um fio terra, solicite a um eletricista para fazer o aterramento da sua residência.

Coloque o plugue dentro da caixa de luz, parafusando o mesmo. Ligue o disjuntor e teste para energia. Coloque a tampa da tomada depois, e pronto.

Cuidados especiais

Note que aparelhos eletrônicos que “puxam” mais eletricidade, como computadores para jogos, secadores de cabelo, e microondas, precisam de uma tomada de 30 amperes, que tem buracos de plug maiores.

Verifique também a espessura dos fios: quanto mais grossos, maior amperagem eles conseguem passar.

Se sua rede elétrica tem mais de 10 anos, chame um eletricista para fazer uma manutenção do sistema. Sistemas elétricos com mais de 20 anos devem ser completamente trocados, se não houve manutenção durante o período.

Qualquer dúvida, deixe nos comentários sua pergunta, e faremos o possível para responder.
