Como passar um fio pelo conduíte?

Em Dicas para sua casa por André M. Coelho

Se você nunca puxou o fio pelo conduíte, isso pode parecer um pouco preocupante. Como no mundo você consegue fazer o fio passar pelo conduíte, especialmente quando o trecho pode ter centenas de metros de comprimento? A menos que o conduíte seja muito curto e / ou perfeitamente reto, é muito improvável empurrá-lo. E, é claro, ele não vai apenas rastejar sozinho através do próprio tubo.

A fiação seca e nua sendo puxada através do conduíte, especialmente o conduíte de PVC, cria fricção, tornando ainda mais difícil puxar o fio. Existem algumas ferramentas e suprimentos básicos que podem ajudar a puxar rapidamente o fio através do conduíte. E é sempre mais fácil puxar os fios com um parceiro.

Leia também

Obs.: usaremos a denominação fio neste artigo por ser muito usada popularmente. Porém, os fios elétricos usados em residência, na verdade, são tecnicamente chamados de cabos.

Como passar um fio no conduíte?

A maioria dos fios instalados no conduíte são fios isolados em vez de cabos revestidos. A passagem do cabo dentro do conduíte não é uma prática padrão e pode não ser permitida em todas as instalações.

As NBRs, que são as Normas que estabelecem como devem ser feitas as instalações elétricas, não proíbem a passagem do cabo dentro do conduíte, mas esta instalação está sujeita a limites de preenchimento de conduíte, assim como o fio isolado no conduíte. Como o cabo ocupa mais espaço do que os fios individuais, é mais fácil exceder o limite de preenchimento com o cabo. Além disso, é difícil puxar o cabo através do conduíte, devido ao tamanho do cabo e à bainha, portanto, o uso do cabo no conduíte normalmente se limita a tiragens muito curtas que não exigem técnicas padrão de puxar fios.

Observe também que o cabo não é classificado para aplicações externas ou molhadas. Nunca é permitido passar o cabo ao ar livre ou em outras áreas molhadas, mesmo que o cabo esteja instalado no conduíte.

Puxando fios em conduítes

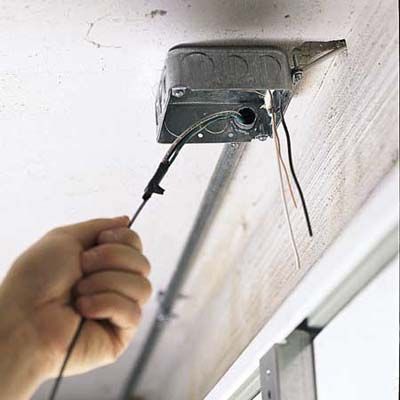

Puxe os fios pelos conduítes usando uma sonda apropriada para o trabalho. (Foto: divulgação)

Usar um lubrificante de fios é essencial

Puxar os fios pode ser difícil o suficiente através de trechos retos de conduíte, mas jogar algumas curvas e voltas no trecho aumenta o atrito, tornando o tracionamento muito mais difícil. É quando você usa um lubrificante. O composto que puxa o fio é um lubrificante não condutor, em forma de gel ou sabão e viscoso, que deixa o conduíte e os fios escorregadios ao revestir a fiação, permitindo que ele deslize através do conduíte com relativa facilidade.

Aplique o composto diretamente nos fios antes de puxá-los para o conduíte. Use o lubrificante com mais força no início da tração e menos no final da tração, pois o interior do conduíte ficará revestido ao longo de seu comprimento à medida que você puxa. Siga as instruções do fabricante para a aplicação correta.

Caso não tenha um lubrificante específico, detergente ou um desengripante podem substituir.

Sonda para conduíte e outras ferramentas que você precisará

Os equipamentos abaixo são essenciais para passar os fios de uma instalação elétrica:

Como usar o passador de fio tradicional, a sonda?

A ferramenta mais comumente usada para puxar o fio pelo conduíte é a sondar, a ferramenta de um eletricista com um longo fio de metal plano enrolado dentro de um carretel em forma de roda. As sondas estão amplamente disponíveis em uma variedade de comprimentos e com diversos materiais. Os modelos metálicos duram mais tempo do que outros. Modelos que não incluem um carretel podem ser a opção mais econômica para quando você precisar de passar apenas alguns fios.

  1. Alimente a extremidade do passador no eletroduto
  2. Alimente a extremidade da sonda, que possui um gancho, na mesma extremidade do conduíte de onde você puxará.
  3. Empurre a sonda através do eletroduto
  4. Empurre a sonda pelo conduto, desenrolando-o da bobina à medida que avança. Pare de alimentar quando a extremidade do gancho emergir da extremidade oposta do conduíte.
  5. Retire o isolamento da extremidade de cada fio, usando decapantes. Tira cada fio uma quantidade diferente. Por exemplo, se houver três fios, descasque um com cerca de seis polegadas, um com cerca de quatro polegadas e um com cerca de duas polegadas.
  6. Segure os fios juntos
  7. Segure os três fios juntos para que o isolamento fique alinhado. Pegue os três com o alicate de linha e torça as pontas nuas.
  8. Dobre o fio e lace através da sonda
  9. Dobre o fio mais longo em um gancho e passe-o pelo gancho da sonda, depois enrole o laço.
  10. Enrole o gancho de sonda
  11. Enrole o gancho da sonda e complete enrolando com fita isolante.
  12. Aplique lubrificante na sonda, se desejado. Alimente os fios no conduíte enquanto o seu parceiro os puxa pela outra extremidade, puxando a fita de pescar.

Dificuldade em passar o fio no conduíte? Use um aspirador de pó!

Um pistão de conduíte é um pequeno cilindro de espuma um pouco menor que o diâmetro interno do conduíte. Você o usa com um aspirador de pó. É raro no Brasil, mas é muito eficiente e rápido.

  1. Amarre a corda de tração ao fio
  2. Amarre uma corda forte, chamada corda de puxar, ao laço do fio que passa pelo pistão.
  3. Insira o pistão no eletroduto
  4. Insira o pistão no conduíte na extremidade oposta à extremidade da qual você puxará. O pistão entra primeiro, seguido pela corda.
  5. Encaixe a mangueira de um aspirador de pó sobre a outra extremidade do conduíte e ligue o aspirador até que o pistão seja sugado até o fim, depois desligue o aspirador.
  6. Puxe o pistão para fora do conduíte.
  7. Puxe o pistão para fora do conduíte e desamarre a corda do laço.
  8. Prenda a corda nos fios e lubrifique os fios, conforme necessário.
  9. Alimente os fios no eletroduto
  10. Alimente os fios no conduíte enquanto o seu parceiro os puxa pela outra extremidade, usando a corda.

Você pode fazer seu próprio pistão usando uma esponja ou espuma, cortando no tamanho do conduíte e colocando um pequeno gancho leve nele para amarrar a corda. Uma sacola também pode funcionar Use uma corda leve para evitar problemas.

Conduíte entupido com cimento ou amassado, o que fazer?

Entupimentos e conduítes amassados infelizmente são comuns. Lidar com estes problemas é essencial para qualquer eletricista ou proprietário de imóvel que queira fazer uma instalação elétrica.

Uma técnica que geralmente funciona é amarrar um fio na sonda e outros fios no fio que está na sonda. Assim, o primeiro fio estará amarrado na sonda, o segundo estará amarrado no fio que está na sonda, o terceiro estará amarrado no segundo fio, e assim por diante, gradativamente sendo puxados e evitando que muitos fios passem ao mesmo tempo.

Conduítes entupidos com pedras ou cimento seco podem ser resolvidos com o aspirador, em muitos casos. Um compressor de ar também pode ser usado. Com um pouco mais de força, usando uma sonda de aço, você pode “quebrar” os pedaços dentro do conduíte e passar os fios corretamente.

Em última instância, só quebrando o conduíte para encontrar o ponto de entupimento. Por isso, é importante sempre tomar cuidado neste tipo de instalação e, preferencialmente, passar guias (arames ou cordas resistente) dentro dos conduítes antes do concreto ou massa ser colocado.

Ficou alguma dúvida? Deixem nos comentários suas perguntas!
