RGB significa Vermelho (Red), Verde (Green) e Azul (Blue). Estas são as três cores primárias do sistema de cores aditivas. Na iluminação, encontramos o RGB para iluminação colorida. A iluminação RGB permite criar milhões de cores diferentes de luz, todas baseadas nessas três cores primárias. Esse tipo de sistema de luzes LED tem feito sucesso, e pode ser o próximo a ser instalado na sua casa.

Entendendo as cores primárias RGB

O sistema de cores aditivas baseia-se na mistura de diferentes cores de luz. Quando duas cores primárias são misturadas, você obtém uma cor mais clara. Misture as três cores primárias (vermelho, verde e azul) e você terá luz branca. Ao contrário da pintura, o amarelo não é uma cor primária.

O melhor exemplo do sistema de cores aditivas pode ser encontrado em telas de computadores e televisões. Use uma lupa forte e você perceberá que cada pixel consiste em um subpixel vermelho, verde e azul. Ao brincar com o brilho desses sub-pixels, você pode criar qualquer cor clara. A mistura das cores pode ser, por exemplo:

Vermelho + Verde = Amarelo

Vermelho + Azul = Magenta

Azul + verde = Ciano

Vermelho + Azul + Verde = Branco

O sistema de cores aditivas não deve ser confundido com o sistema de cores subtrativas, que é usado, e. para impressão. Esse sistema é chamado de “subtrativo” porque cada vez menos luz é refletida ao misturar cores, misturando os resultados em cores mais escuras. As cores primárias do sistema de cores subtrativas são ciano, magenta e amarelo.

Luz de LED que muda de cor na iluminação RGB

A iluminação RGB pode formar todas as cores, variando de laranja quente a azul frio. É freqüentemente usado em fitas de LED. Nas tiras de LED RGB distinguimos três tipos:

RGB clássico: uma faixa de LED com diodos triplos (vermelho, verde e azul em um diodo). Para formar luz branca, os três diodos são usados ​​simultaneamente. Com estes RGB clássicos, a luz branca pode conter traços de outras cores. Esta luz branca não terá o mesmo brilho que a luz branca de um verdadeiro LED branco.

RGB + W: Uma faixa de LED com três diodos (vermelho, verde e azul em um diodo) e um diodo branco separado para luz branca pura. Devido à maior distância entre os dois diodos da mesma cor, a luz uniformemente distribuída não é garantida. Com este tipo de RGB, a distinção entre os diferentes feixes de luz será mais fácil de ver.

RGBW: Uma faixa de LED com diodos quádruplos (vermelho, verde, azul e branco em um diodo). Fornece uma iluminação bem distribuída uniformemente em qualquer cor.

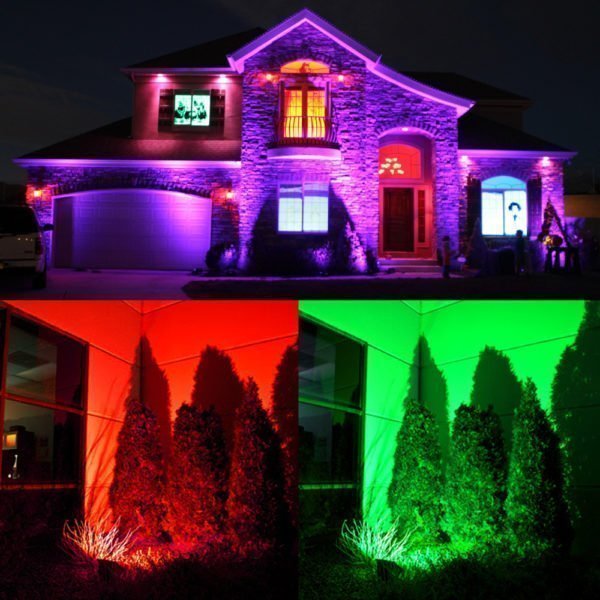

Luzes RGB

As luzes RGB podem ser combinadas para a criação das mais diversas cores e estilos. (Foto: Lighting EVER)

Como funcionam o sistema RGB: funcionamento dos LEDs RGB

Com um LED RGB, você pode produzir praticamente qualquer cor. Como isso é possível com apenas um único LED? Um LED RGB é uma combinação de 3 LEDs em apenas um pacote:

  • 1x LED vermelho
  • 1x LED verde
  • 1x LED azul

Com um LED RGB, você pode, claro, produzir luz vermelha, verde e azul e, configurando a intensidade de cada LED, também é possível produzir outras cores. Por exemplo, para produzir luz puramente azul, você configura o LED azul para a intensidade mais alta e os LEDs verde e vermelho para a intensidade mais baixa. Para uma luz branca, você ajustaria todos os três LEDs para a intensidade mais alta.

Para produzir outras cores, você pode combinar as três cores em diferentes intensidades. Para ajustar a intensidade de cada LED, você pode usar um sinal PWM.

Como os LEDs estão muito próximos uns dos outros, nossos olhos vêem o resultado da combinação de cores, em vez das três cores individualmente.

Existem dois tipos de LEDs RGB: LED ânodo comum e LED catódico comum. Em um LED RGB de cátodo comum, todos os três LEDs compartilham uma conexão negativa (catodo). Em um LED RGB de ânodo comum, os três LEDs compartilham uma conexão positiva (ânodo). Isso resulta em um LED com 4 pinos, um para cada LED e um catodo comum ou um ânodo comum.

Identificando os pinos no LED RGB

Os LEDs RGB têm quatro fios, sendo um para cada LED e outro para o anodo ou catodo comum. Você pode identificar cada fio por seu comprimento. Com o LED voltado para você para que o anodo ou o cátodo (o condutor mais longo) seja o segundo da esquerda, os cabos devem estar na seguinte ordem: vermelho, ânodo ou cátodo, verde e azul.

A melhor maneira de distinguir entre um cátodo comum e um LED RGB comum é um multímetro. Coloque seu multímetro está no modo de continuidade. Coloque a ponta vermelha do multímetro no cabo LED mais longo. Em seguida, coloque a ponta preta em um dos outros fios. Se o LED acender, significa que você tem um LED anodo comum.

Por outro lado, se você tiver um LED RGB de cátodo comum, será necessário colocar a ponta preta na ponta mais longa e a ponta vermelha em uma das outras pontas .

Então, para distinguir entre cátodo comum e diodo emissor de luz RGB de ânodo comum, use um multímetro no modo de continuidade. Se o LED acender com a ponta vermelha na derivação mais longa e o preto em uma das outras derivações – você tem um LED RGB de ânodo comum. Se o LED acender com a ponta preta na ponta mais longa e a ponta vermelha em uma das outras pontas – você tem um LED RGB de cátodo comum.

Ficou alguma dúvida sobre o sistema RGB? Deixe nos comentários suas perguntas!
